3D Yazıcı Kalibrasyonu A'dan Z'ye: Mükemmel Baskı İçin İnce Ayarlar

3D baskı yolculuğunuzda, mükemmel baskı kalitesi ve boyutsal doğruluk elde etmek için kilit bir terimle karşılaşırsınız: 3D yazıcı kalibrasyonu. Peki, bu hassas ayar süreci neden bu kadar hayati? Basitçe ifade etmek gerekirse, 3D yazıcınızın tüm parçalarının bir orkestra gibi uyumlu çalışmasını sağlamak için yapılan titiz ince ayarlara kalibrasyon denir. Tıpkı bir müzik aletinin eşsiz bir melodi çalması için akort edilmesi gibi, 3D yazıcınızın da en iyi performansı sergilemesi ve hayal ettiğiniz sonucu vermesi için düzenli olarak kalibre edilmesi gerekir.

Bu kapsamlı 3D yazıcı kalibrasyon rehberi ile, yazıcınızdan tutarlı, yüksek kaliteli ve hatasız 3D baskılar almak için yapmanız gereken temel adımları A’dan Z’ye öğreneceksiniz. İster yeni başlayan bir 3D baskı meraklısı olun ister deneyimli bir kullanıcı, bu kalibrasyon adımları baskı kalitesinizi bir sonraki seviyeye taşıyacak ve yaygın baskı hatalarını önlemenize yardımcı olacaktır.

Neden 3D Yazıcı Kalibrasyonu Bu Kadar Önemli? (Baskı Kalitesi İçin Kritik Rolü)

Kalibrasyon, 3D baskıdaki birçok yaygın sorunun ve hayal kırıklığının temel çözümüdür. Doğru kalibre edilmiş bir 3D yazıcı ile elde edeceğiniz faydalar:

• Üstün Boyutsal Doğruluk: Tasarladığınız parçaların tam olarak beklediğiniz boyutlarda olmasını garanti eder. Özellikle birbirine geçmesi gereken fonksiyonel parçalar ve prototipler için bu doğruluk vazgeçilmezdir.
• Pürüzsüz Yüzey Kalitesi: Katman çizgilerinin daha az belirgin olmasını, “ghosting”, “ringing” veya “elephant’s foot” gibi yaygın 3D baskı hatalarının azalmasını sağlar. Bu, ürünlerinizin estetik değerini artırır.
• Minimum Filament İsrafı: Yanlış kalibrasyon ayarları, baskıların başarısız olmasına, filament israfına ve zaman kaybına yol açar. Doğru kalibrasyon, maliyetleri düşürür.
• Tutarlı ve Güvenilir Baskılar: Her baskının bir öncekinden daha iyi veya en azından aynı yüksek kalitede olmasını sağlar. Bu tutarlılık, ticari amaçlı üretim yapanlar için çok önemlidir.
• Yeni Filamentlere Kolay Uyum: Yeni bir filament türüne (PETG, ABS, TPU gibi) geçtiğinizde, doğru kalibrasyon ayarlarıyla her zaman en iyi sonuçları alırsınız.

Görsel: Kalibrasyonun baskı kalitesi ve doğruluğu üzerindeki olumlu etkisini gösteren bir kompozisyon.

Kalibrasyon Sürecine Başlamadan Önce Temel Gereksinimler

3D yazıcı kalibrasyon sürecine başlamadan önce elinizde bulunması gereken bazı temel araçlar ve bilgiler vardır. Bu hazırlık, kalibrasyonunuzu daha verimli hale getirir:

• Kumpas (Dijital veya Analog): Boyutsal doğruluğu ve filament çapını hassas bir şekilde ölçmek için vazgeçilmez bir araçtır.
• Çelik Cetvel veya Mezura: Daha büyük ölçümler için.
• Normal Bir A4 Kağıdı: Özellikle Z-offset kalibrasyonu için kullanılır.
• Bilgisayar ve Slicer Yazılımı: Cura, PrusaSlicer, Simplify3D gibi dilimleyici yazılımlar ve form ayarlarını değiştirmek için bilgisayar erişimi.
• Yazıcı Kontrol Programı: Yazıcınıza komutlar gönderebileceğiniz bir program (Pronterface, OctoPrint’in terminali veya slicer’ınızın içinde bulunan terminal).
• Sabır ve Dikkat: 3D yazıcı ayarları hassas bir süreçtir ve en iyi sonuçlar için dikkatli ve sabırlı olmak gerekir!

Adım Adım Temel 3D Yazıcı Kalibrasyon Rehberi

Bu adımları sırayla uygulamanız, FDM 3D yazıcınızın en iyi şekilde ayarlanmasını sağlayacaktır.

1. Mekanik Kontroller ve Temizlik (Kalibrasyonun Temeli)

Herhangi bir elektronik kalibrasyona başlamadan önce, yazıcınızın mekanik olarak sağlam olduğundan ve temiz olduğundan emin olun. Bu, doğru kalibrasyon için kritik bir temel oluşturur:

• Tüm Vidaları Kontrol Edin: Yazıcınızdaki tüm yapısal ve hareketli parçaların vidalarının gevşek olmadığından emin olun. Gevşek vidalar titreşime ve baskı hatalarına yol açar.
• Kayış Gerginliği Kontrolü: X, Y ve Z eksenlerindeki kayışların doğru gerginlikte olduğundan emin olun (çok sıkı veya çok gevşek olmamalıdırlar). Hafifçe bastırdığınızda küçük bir esneme olmalı, ancak sarkmamalıdırlar. Gevşek kayışlar, katman kayması (layer shift) gibi hatalara neden olabilir.
• Tekerlekler/Raylar Temizliği ve Kontrolü: Hareketli parçaların üzerindeki tekerleklerin (V-slot) veya lineer rayların toz, kir veya filament kalıntısı olmadığından ve düzgün, takılmadan hareket ettiğinden emin olun.
• Nozül ve Tabla Temizliği: Daha önce bahsettiğimiz gibi, nozülün temiz ve baskı tablasının yeterince yapışkan ve temiz olduğundan emin olun. Tıkanmış bir nozül veya kirli bir tabla, kalibrasyonunuzu boşa çıkarır.

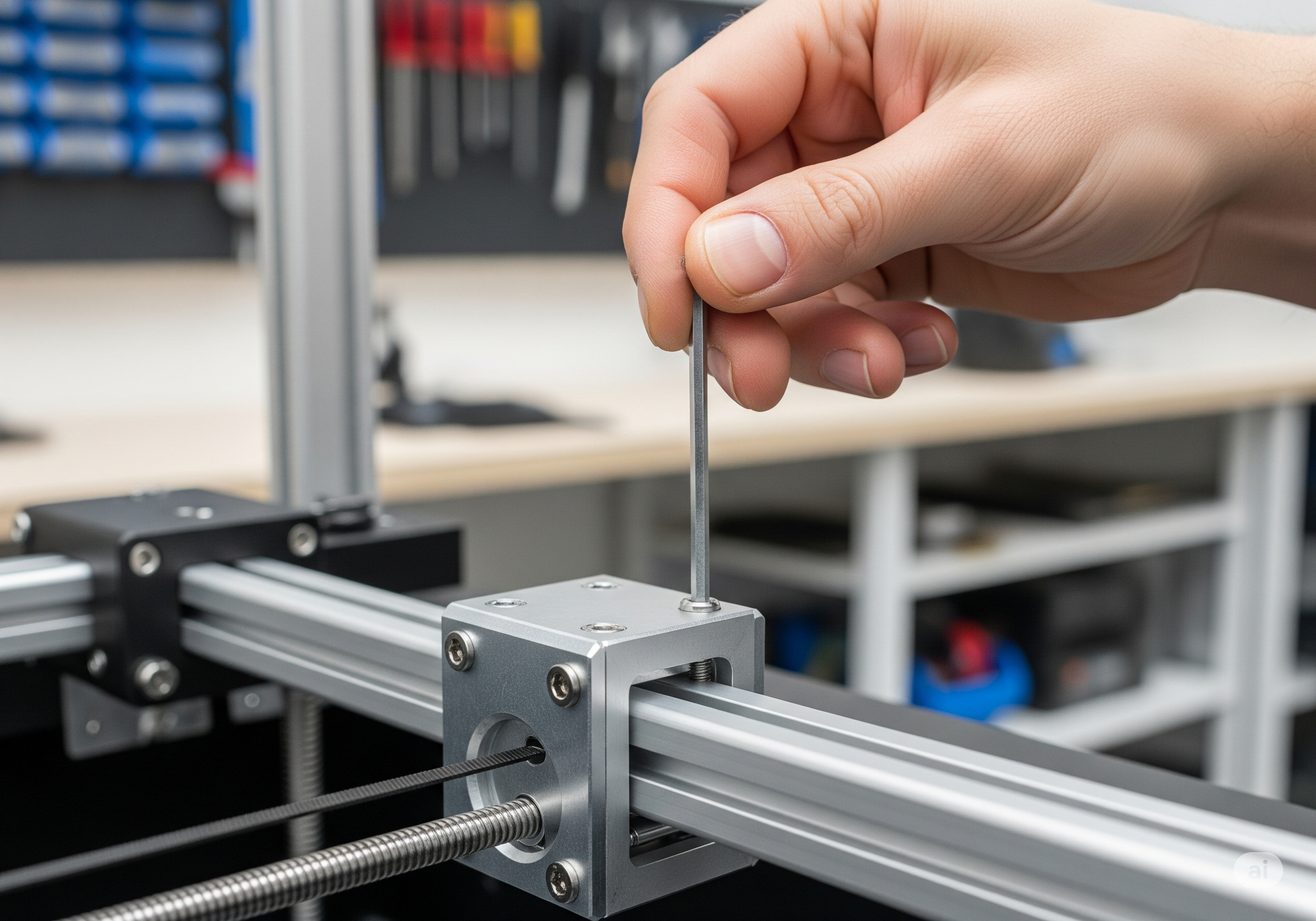

Görsel: 3D yazıcının mekanik bileşenlerinin (kayışlar, vidalar, tekerlekler) kontrol edildiği ve ayarlandığı bir sahne, kalibrasyonun sağlam temelini vurguluyor.

2. Z-Offset Kalibrasyonu (Mükemmel İlk Katman için Vazgeçilmez Ayar)

Z-offset, nozülün baskı tablasına olan uzaklığını belirler ve ilk katman kalitesi için en kritik ve en sık yapılan ayardır. Doğru Z-offset, baskıların tablaya mükemmel yapışmasını sağlar ve “elephant’s foot” gibi sorunları engeller.

1. Yazıcıyı ve Tablayı Hazırlayın: Yazıcınızı açın ve kullandığınız filament için tabla sıcaklığını ısıtın (örn. PLA için 60°C).
2. Yazıcının Sıfır Konumuna Gitmesini Sağlayın: Yazıcınızın menüsünden veya kontrol programından “Auto Home” (tüm eksenleri sıfır konumuna getirme) komutunu çalıştırın.
3. Kağıt Testi (Boşluk Kontrolü): Nozülün altına normal bir A4 kağıdı yerleştirin.
4. Z-Offset Ayarı (İnce Ayar): Yazıcınızın menüsünden “Tune”, “Control” veya “Z-Offset” gibi bir menüye gidin. Nozülü, kağıdı hafifçe sıkıştıracak şekilde (kağıdı çekip iterken hafif bir direnç hissedeceksiniz ama kağıt yırtılmamalı) yavaşça indirin. Kağıdın hafifçe sıkıştığı noktayı bulun.
5. Ayarı Kaydedin: Bu yeni Z-offset değerini yazıcınıza kaydetmeyi unutmayın. Genellikle menüden “Store Settings” veya kontrol programında M500 gibi bir komutla kaydedilir.

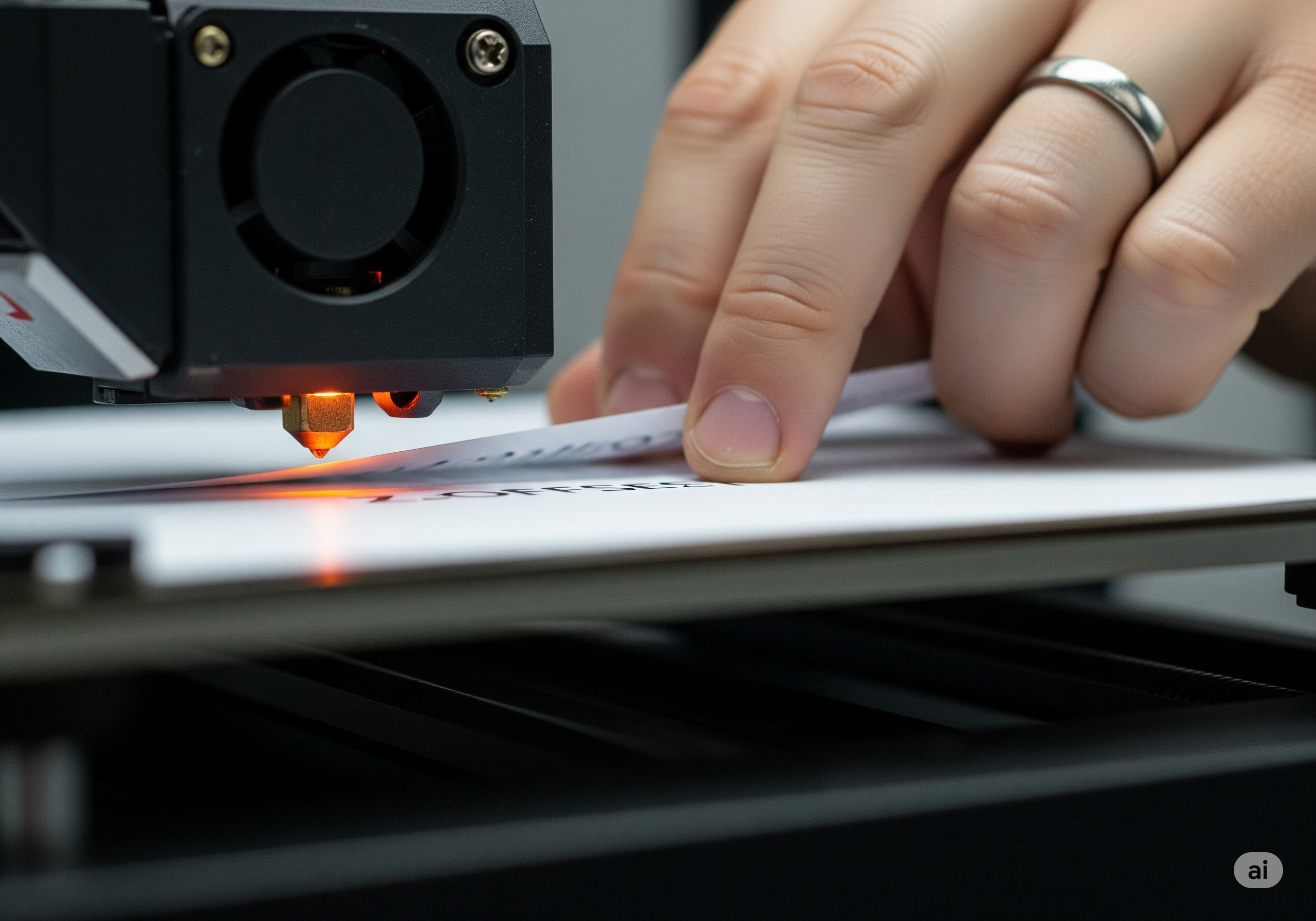

Görsel: Z-offset kalibrasyonu sırasında nozül ve baskı tablası arasındaki hassas boşluğu bir kağıt parçasıyla kontrol eden bir elin yakın çekimi, ilk katman mükemmelliği için kritik bir adım.

3. E-steps Kalibrasyonu (Filament Miktarının Doğru Ayarlanması)

E-steps (ekstrüder adımları), ekstrüder motorunuzun belirli bir mesafeyi (örneğin 100mm) ne kadar filament itmesi gerektiğini belirler. Doğru E-steps ayarı, baskılarınızda eksik dolgu (filamentin az gelmesi) veya aşırı dolgu (filamentin fazla gelmesi) sorunlarını engeller.

1. Yazıcıyı Isıtın ve Filamenti Yükleyin: Filamenti nozülünüz için uygun sıcaklığa ısıtın (örn. PLA için 200°C) ve filamenti ekstrüdere yükleyin.
2. Filamenti İşaretleyin: Ekstrüderin filament girişinden yaklaşık 120mm uzakta, filamenti bir kalem veya marker ile dikkatlice işaretleyin.
3. Filament İtme Komutu: Yazıcınızın kontrol programının terminalinden şu komutları gönderin:
   • G92 E0 (Bu, ekstrüder sayacını sıfırlar.)
   • G1 E100 F100 (Bu komut, yazıcıya 100mm filament itmesini söyler. F100 ise hızı dakikada 100mm olarak ayarlar.)
4. Kalan Mesafeyi Ölçün: İşaretlediğiniz yerden ekstrüderin filament girişine kadar kalan mesafeyi bir kumpas veya cetvel ile ölçün.
   • Eğer 20mm kaldıysa, yazıcınız tam olarak 100mm filament itmiş demektir (120mm - 20mm = 100mm).
   • Eğer 25mm kaldıysa, 95mm itmiş demektir (120mm - 25mm = 95mm).
5. Yeni E-steps Değerini Hesaplayın: Yazıcınızın mevcut E-steps değerini bulun (genellikle yazıcının menüsünde veya M503 komutuyla görebilirsiniz). Yeni değeri şu basit formülle hesaplayın:
   • Yeni E-steps = (Mevcut E-steps değeri * İtilen İstenen Miktar (genelde 100mm)) / Gerçekte İtilen Miktar
   • Örnek: Mevcut E-steps 93 ise ve yazıcı 95mm ittiyse: (93 * 100) / 95 = 97.89
6. Yeni Değeri Uygulayın ve Kaydedin: Hesapladığınız yeni E-steps değerini yazıcınıza bildirmek için M92 E[Yeni E-steps Değeri] (örn. M92 E97.89) komutunu gönderin. Ardından ayarı kalıcı olarak kaydetmek için M500 komutunu gönderin.

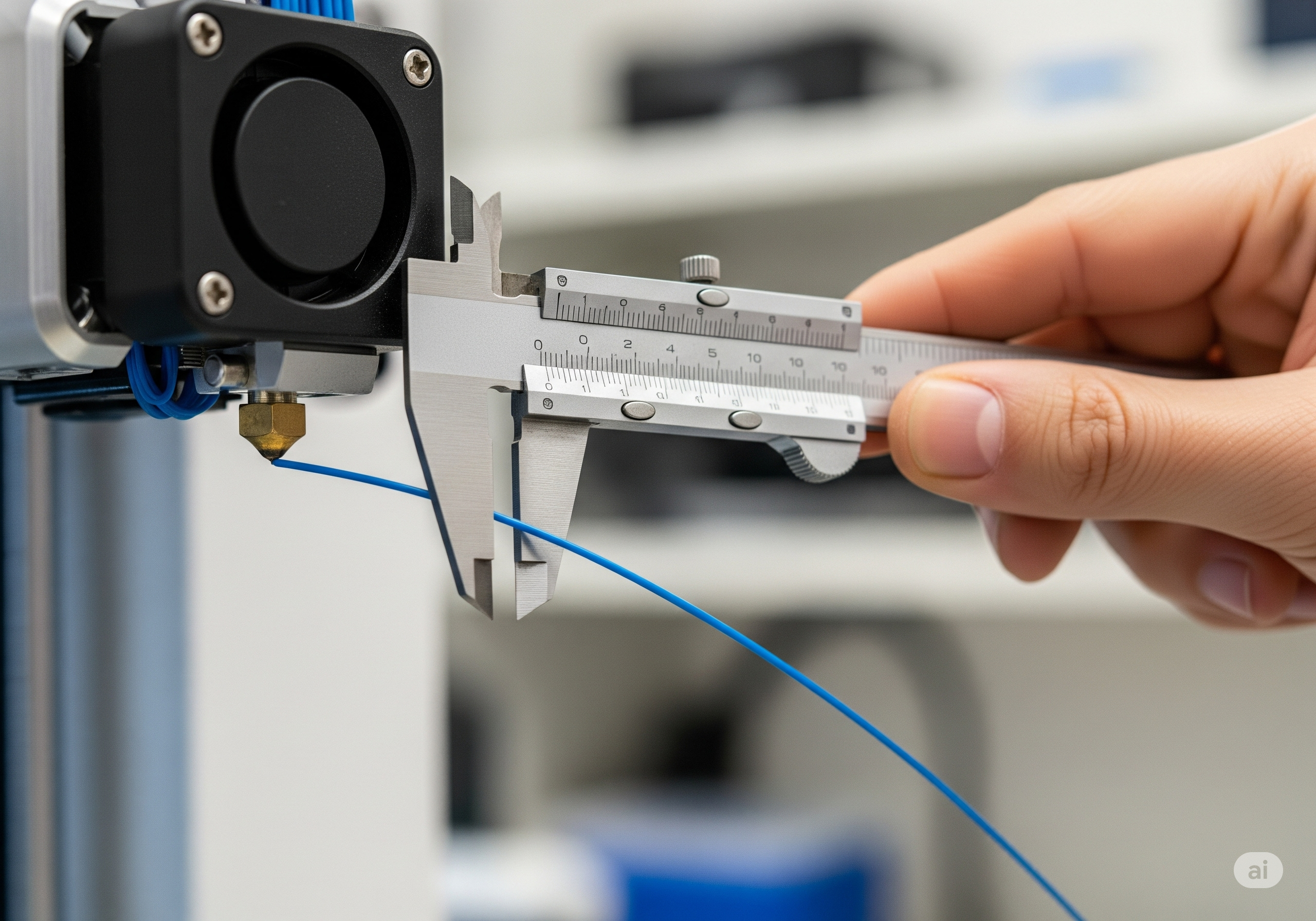

Görsel: E-steps kalibrasyonu sırasında ekstrüderden çıkan filamentin hassas bir şekilde ölçülmesi, doğru filament akışını garanti eder.

4. PID Ayarı (Nozül ve Tabla Sıcaklık Kararlılığı İçin İnce Ayar)

PID (Oransal-İntegral-Türev) ayarı, yazıcınızın nozül ve baskı tablasının sıcaklığını baskı boyunca dalgalanma olmadan sabit tutmasını sağlar. Yanlış PID ayarları, sıcaklık değişikliklerine ve bunun sonucunda baskı hatalarına yol açabilir.

1. Nozül ve Tablayı Soğutun: Yazıcının tamamen soğuk olduğundan emin olun.
2. PID Ayarı Otomatik Öğrenme Komutunu Gönderin: Yazıcınızın kontrol programının terminalinden aşağıdaki komutları gönderin. Bu komutlar, yazıcının hedef sıcaklıkta kendini en iyi nasıl tutacağını öğrenmesini sağlar.
   • Nozül için (örnek 200°C için): M303 E0 S200 C5 (E0: ekstrüder, S200: hedef sıcaklık, C5: 5 tekrar)
   • Tabla için (örnek 60°C için): M303 E-1 S60 C5 (E-1: ısıtılmış yatak, S60: hedef sıcaklık, C5: 5 tekrar)
3. Yeni Değerleri Not Alın: Komutlar tamamlandığında, terminalde Kp, Ki, Kd gibi yeni değerler görüntülenecektir. Bu değerleri dikkatlice not alın.
4. Yeni Değerleri Uygulayın ve Kalıcı Olarak Kaydedin:
   • Nozül için: M301 P[Kp] I[Ki] D[Kd] (örnek not aldığınız değerlerle doldurun)
   • Tabla için: M304 P[Kp] I[Ki] D[Kd]
   • Ardından M500 komutunu göndererek bu ayarları yazıcınızın kalıcı hafızasına (EEPROM) kaydedin.

5. Akış (Flow) Kalibrasyonu (Baskının Doğru Filament Miktarı)

Akış (Flow) ayarı, slicer’ınızın belirlediği filament miktarının yazıcı tarafından ne kadar doğru bir şekilde ekstrüde edildiğini kontrol eder. Bu ayar, baskının duvar kalınlığını ve genel doluluğunu doğrudan etkiler, böylece baskılarınızın hem güçlü hem de doğru boyutlarda olmasını sağlar.

1. Tek Duvar Küpü Baskısı Hazırlayın: Slicer’ınızda içi boş, tek duvarlı bir küp (örneğin 20x20x20mm boyutlarında, duvar kalınlığı nozül çapınız kadar, yani 0.4mm) tasarlayın veya indirin. Bu küpün içi dolgusuz (infill %0) ve üst/alt katmansız (top/bottom layers 0) olmalı.
2. Baskı Alın: Bu özel küpü filamentinizle yazdırın.
3. Duvar Kalınlığını Ölçün: Baskı bittikten ve tamamen soğuduktan sonra, bir kumpas kullanarak küpün tek duvarının kalınlığını birden fazla noktadan (örneğin 4 farklı köşesinden) ölçün ve bu ölçümlerin ortalamasını alın.
4. Yeni Akış Değerini Hesaplayın: Slicer’ınızdaki mevcut Akış değerini (genellikle %100 olarak başlar) kullanarak yeni akış değerinizi şu basit formülle hesaplayın:
   • Yeni Akış Yüzdesi = (Mevcut Akış Yüzdesi * İstenen Duvar Kalınlığı) / Ölçülen Gerçek Duvar Kalınlığı
   • Örnek: Mevcut Akış %100 ise ve ölçülen duvar 0.42mm ise: (100 * 0.4) / 0.42 = 95.23%
5. Yeni Değeri Slicer’a Girin: Hesapladığınız yeni akış değerini (örneğin 95.23%) slicer yazılımınızdaki “Flow” veya “Extrusion Multiplier” ayarına girin. Bu ayar, yazıcının kendisinde değil, her slicer profili için ayrı ayrı yapılır.

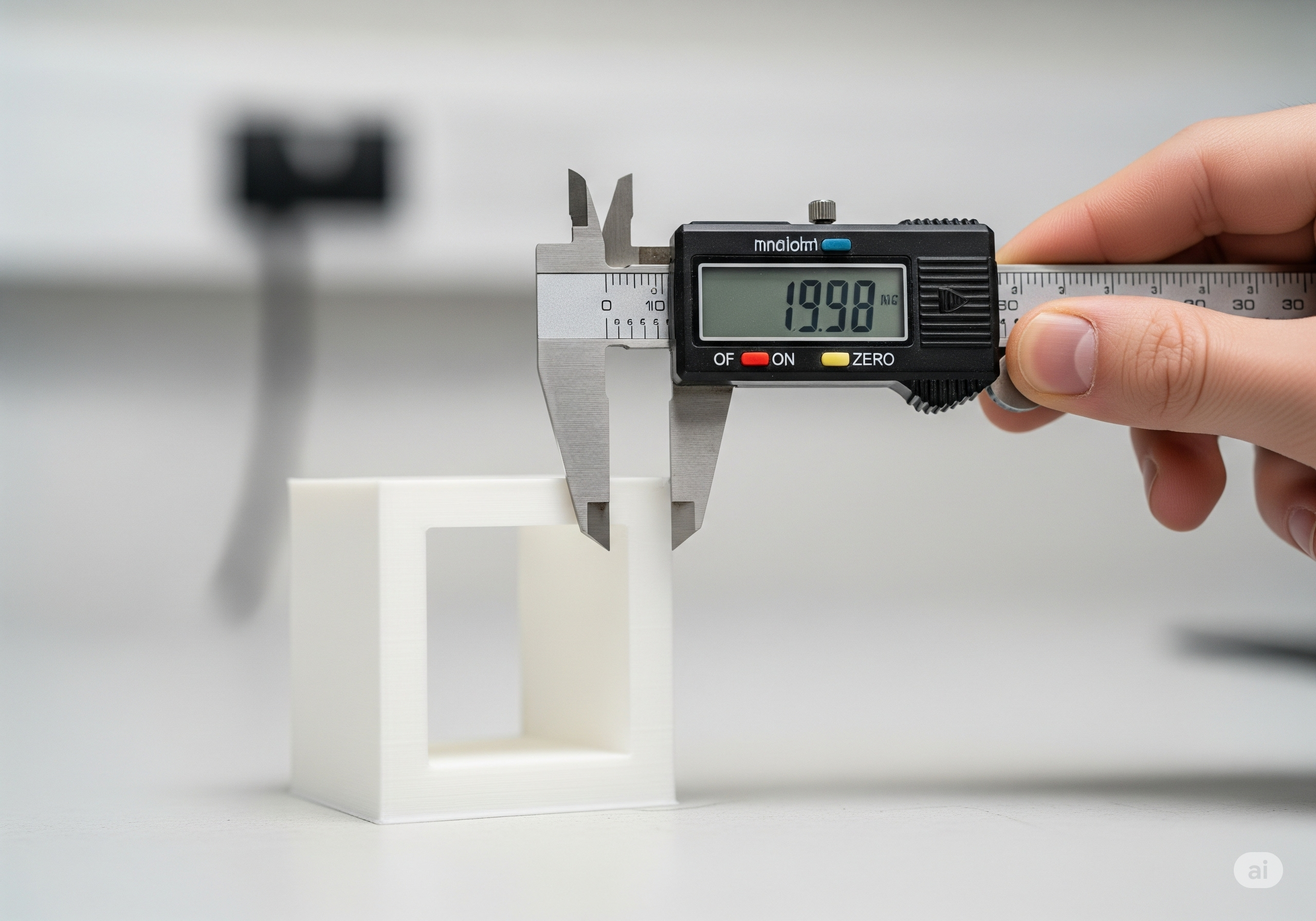

Görsel: Akış kalibrasyonu için tek duvarlı bir küpün kumpas ile hassas ölçümü, doğru filament miktarını ayarlar.

Sonuç: Kalibrasyon, Mükemmel ve Tutarlı Baskıların Anahtarıdır

3D yazıcı kalibrasyonu, ilk bakışta biraz karmaşık veya teknik gelebilir. Ancak bu rehberdeki adım adım kalibrasyon yönergelerini düzenli olarak uyguladığınızda, baskı kalitenizde gözle görülür bir iyileşme fark edeceksiniz. Her yazıcı modeli ve her filament türü farklıdır, bu yüzden sabırlı olun ve küçük ince ayarlar yapmaktan çekinmeyin. Unutmayın, mükemmel 3D baskılar, detaylara gösterilen özen ve doğru yazıcı ayarları ile başlar! Kalibre edilmiş bir yazıcı, hem zamanınızı hem de filamentinizi korur.

Siz de 3D yazıcınızın kalibrasyonuyla ilgili kendi ipuçlarınızı veya yaşadığınız deneyimleri yorumlarda paylaşın!
